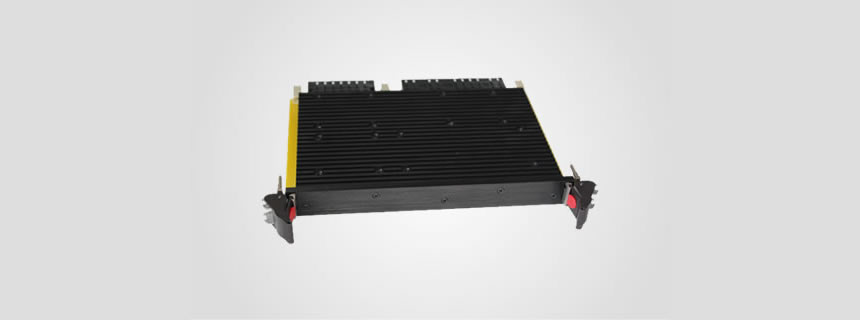

產品名稱：6U VPX 5HP直流輸入(700W)
產品型號：G6VD700-M5FS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||||
| 項 ?目 | 技術指標 | ||||
| 輸入電壓范圍 | 18～36VDC或 36～72VDC | ||||
| 輸入額定電壓 | 28VDC | ||||
| 輸入電流 | 28A@vin 28VDC | ||||
| 輸入沖擊電流 | 20A | ||||
| 輸入防反接保護 | 反向輸入不會損壞電源 | ||||
| 輸出特性 | |||||
| 項 目 | P01 | P02 | 3.3V_AUX | +12V_AUX | -12V_AUX |
| 輸出電壓 | +12VDC | +5VDC | +3.3V_AUX | +12_AUX | -12V_AUX |
| 輸出電流 | 50A | 25A | 15A | 1A | 1.5A |
| 紋波和噪聲 | 120mV | 50mV | 50mV | 120mV | 120mV |
| 穩壓精度 | ≤±1% | ||||
| 負載調整率 | ≤±1% | ||||
| 輸出功率 | 700W | ||||
| 效??? 率 | ≥90% | ||||
| 健康管理 | 支持IPMB協議 | ||||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||||
| 遠程控制 | 支持 | ||||
| 熱拔插? | 支持 | ||||
| 輸出均流 | 支持 | ||||
| 工作溫度 | -40～85℃ | ||||
| 儲存溫度 | -55～100℃ | ||||
| 振動 | 滿足 GJB150.16A-2009 | ||||
| 沖擊 | 滿足 GJB150.18A-2009 | ||||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||||
| 霉菌 | 滿足 GJB150.10A-2009 | ||||
| 電磁兼容 | 滿足 GJB151B-2013 | ||||
| 散熱方式 | 導冷 | ||||
| 尺?? 寸 | 233.35*162.76*24.63mm | ||||
