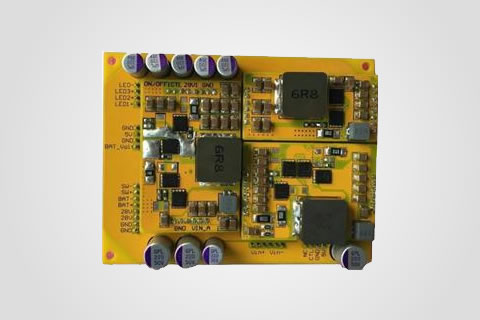

產品名稱：北斗用戶機電源
產品型號：GM200DD28-01
產品描述：該產品專為北斗指揮型用戶機和北斗車載型用戶機等設備供電而研制，可滿足惡劣環境下使用，滿足苛刻的國軍品標準。該產品為外供電源和鋰電池兩種方式供電。當有外電源時，電源板為外電源供電，同時給鋰電池充電；當沒有外電時，電源板自動切換為鋰電 池供電。電源具有保護電路，鋰電池充電、電量指示、充電和充滿LED指示電路，開關切換、遙控開關。
產品規格：
| 參? 數 |
指? 標 |
| 供電方式 |
外電源和鋰電池兩種方式供電 |
| 外電源輸入范圍 |
9Vdc～32Vdc |
| 鋰電池輸入電壓 |
21Vdc～29.4Vdc |
|
脈沖電壓輸出20V/28V |
工作電壓輸出5V |
| 輸出電壓 |
20V |
28V |
5V |
| 輸出電壓范圍 |
19.5V～20.5V |
27.5V～28.5V |
4.95V～5.15V |
| 輸出額定電流 |
1A |
1A |
5A |
| 輸出峰值電流 |
5A |
5A |
5A |
| 效率 |
90% |
90% |
80% |
| 紋波和噪聲 |
200mV |
200mV |
50mV |
| 20V/28V切換時間 |
2.5ms～5ms |
| 5V關閉放電時間 |
≤2S |
| 充電電壓輸出特性 |
| 充電電壓 |
29～29.4V |
| 充電電流 |
0.76A～0.84A |
| 充電指示燈轉換 |
100mA～150mA |
| 電量指示輸出電壓 |
輸出電壓0～3.0V 線性對應電池電壓21～28V,電池電壓超過28V時電量指示輸出3.2V。 |
| 整機其它特性 |
| 保護功能 |
輸入具有欠壓、過壓、防反接保護，輸出具有短路、過流、過壓保護 |
| LED狀態指示 |
具有電源指示燈、電池充電指示燈、電池充滿指示燈 |
| 工作溫度 |
-40℃～70℃ |
| 儲存溫度 |
-55℃～80℃ |
| 尺寸 |
110mm*85mm*17mm |
| 訂購型號 |
GM200DD28-01 |
