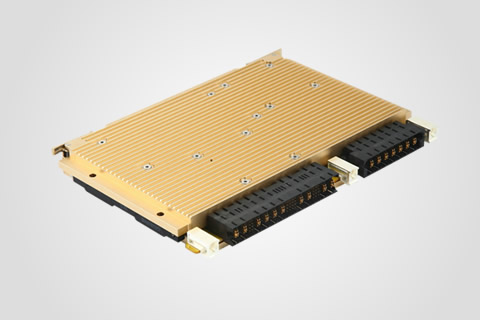

產品名稱：6U VPX刀片電源
產品型號：G6VA1000-M3FS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 10HP，采用風冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||
| 項 ?目 | 技術指標 | ||
| 輸入電壓范圍 | 176～264VAC | ||
| 輸入頻率 | 47～63Hz | ||
| 輸入額定電壓 | 220VAC | ||
| 輸入電流 | 10A | ||
| 功率因數 | ≥0.99 | ||
| 輸入沖擊電流 | 40A | ||
| 隔離特性 | 交流輸入與直流輸出隔離，+12V與3.3V_AUX共地，+48V地與+12V、3.3V_AUX地隔離 | ||
| 輸出特性 | |||
| 項 目 | P01 | 3.3V_AUX | +48V |
| 輸出電壓 | +12VDC | +3.3V_AUX | +48V |
| 輸出電流 | 80A | 20A | 3A |
| 紋波和噪聲 | 120mV | 50mV | 480mV |
| 穩壓精度 | ±2% | ±3% | ±1% |
| 負載調整率 | ≤±1% | ||
| 輸出功率 | 1000W | ||
| 效??? 率 | ≥85% | ||
| 健康管理 | 支持IPMB協議 | ||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||
| 遠程控制 | 支持 | ||
| 熱拔插? | 支持 | ||
| 輸出均流 | 支持 | ||
| 工作溫度 | -40～85℃ | ||
| 儲存溫度 | -55～100℃ | ||
| 振動 | 滿足 GJB150.16A-2009 | ||
| 沖擊 | 滿足 GJB150.18A-2009 | ||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||
| 霉菌 | 滿足 GJB150.10A-2009 | ||
| 電磁兼容 | 滿足 GJB151B-2013 | ||
| 散熱方式 | 風冷 | ||
| 尺?? 寸 | 233.35*162.8*50.5mm | ||
產品名稱：6U VPX 10HP交流輸入 （1000W）
產品型號：G6VA1000-M2YS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 10HP，采用液冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | ||
| 項 ?目 | 技術指標 | |
| 輸入電壓范圍 | 100～264VAC | |
| 輸入頻率 | 47～63Hz | |
| 輸入額定電壓 | 220VAC | |
| 輸入電流 | 7A@vin 220VAC | |
| 功率因數 | ≥0.99 | |
| 輸入沖擊電流 | 30A | |
| 輸出特性 | ||
| 項 目 | P01 | 3.3V_AUX |
| 輸出電壓 | +12VDC | +3.3V_AUX |
| 輸出電流 | 90A | 25A |
| 紋波和噪聲 | 120mV | 50mV |
| 穩壓精度 | ±2% | ±3% |
| 穩壓精度 | ≤±1% | |
| 負載調整率 | ≤±3% | |
| 輸出功率 | 1000W | |
| 效??? 率 | ≥85% | |
| 健康管理 | 支持IPMB協議 | |
| 保護功能 | 具有過流、過載、過溫、短路保護 | |
| 遠程控制 | 支持 | |
| 熱拔插? | 支持 | |
| 輸出均流 | 支持 | |
| 工作溫度 | -40～85℃ | |
| 儲存溫度 | -55～100℃ | |
| 振動 | 滿足 GJB150.16A-2009 | |
| 沖擊 | 滿足 GJB150.18A-2009 | |
| 鹽霧 | 滿足 GJB150.11A-2009 | |
| 霉菌 | 滿足 GJB150.10A-2009 | |
| 電磁兼容 | 滿足 GJB151B-2013 | |
| 散熱方式 | 液冷 | |
| 尺?? 寸 | 284.3*161*49.82mm | |
產品名稱：6U VPX 10HP交流輸入 （1000W）
產品型號：G6VA1000-M2FS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 10HP，采用風冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | ||
| 項 ?目 | 技術指標 | |
| 輸入電壓范圍 | 176～264VAC | |
| 輸入頻率 | 47～63Hz | |
| 輸入額定電壓 | 220VAC | |
| 輸入電流 | 5.5A@vin 220VAC | |
| 功率因數 | ≥0.99 | |
| 輸入沖擊電流 | 30A | |
| 輸出特性 | ||
| 項 目 | P01 | 3.3V_AUX |
| 輸出電壓 | +12VDC | +3.3V_AUX |
| 輸出電流 | 100A | 8A |
| 紋波和噪聲 | 120mV | 50mV |
| 穩壓精度 | ±2% | ±3% |
| 穩壓精度 | ≤±1% | |
| 負載調整率 | ≤±3% | |
| 輸出功率 | 1000W | |
| 效??? 率 | ≥85% | |
| 健康管理 | 支持IPMB協議 | |
| 保護功能 | 具有過流、過載、過溫、短路保護 | |
| 遠程控制 | 支持 | |
| 熱拔插? | 支持 | |
| 輸出均流 | 支持 | |
| 工作溫度 | -40～85℃ | |
| 儲存溫度 | -55～100℃ | |
| 振動 | 滿足 GJB150.16A-2009 | |
| 沖擊 | 滿足 GJB150.18A-2009 | |
| 鹽霧 | 滿足 GJB150.11A-2009 | |
| 霉菌 | 滿足 GJB150.10A-2009 | |
| 電磁兼容 | 滿足 GJB151B-2013 | |
| 散熱方式 | 風冷 | |
| 尺?? 寸 | 233.35*162.8*50.5mm | |
產品名稱：6U VPX 5HP 交流輸入 （800W）
產品型號：G6VA800-M2FS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用風冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | ||
| 項 ?目 | 技術指標 | |
| 輸入電壓范圍 | 176～264VAC | |
| 輸入頻率 | 47～63Hz | |
| 輸入額定電壓 | 220VAC | |
| 輸入電流 | 5.5A@vin 220VAC | |
| 功率因數 | ≥0.99 | |
| 輸入沖擊電流 | 40A | |
| 輸出特性 | ||
| 項 目 | P01 | 3.3V_AUX |
| 輸出電壓 | +12VDC | +3.3V_AUX |
| 輸出電流 | 70A | 15A |
| 紋波和噪聲 | 120mV | 50mV |
| 穩壓精度 | ±2% | ±3% |
| 穩壓精度 | ≤±1% | |
| 負載調整率 | ≤±3% | |
| 輸出功率 | 800W | |
| 效??? 率 | ≥85% | |
| 健康管理 | 支持IPMB協議 | |
| 保護功能 | 具有過流、過載、過溫、短路保護 | |
| 遠程控制 | 支持 | |
| 熱拔插? | 支持 | |
| 輸出均流 | 支持 | |
| 工作溫度 | -40～85℃ | |
| 儲存溫度 | -55～100℃ | |
| 振動 | 滿足 GJB150.16A-2009 | |
| 沖擊 | 滿足 GJB150.18A-2009 | |
| 鹽霧 | 滿足 GJB150.11A-2009 | |
| 霉菌 | 滿足 GJB150.10A-2009 | |
| 電磁兼容 | 滿足 GJB151B-2013 | |
| 散熱方式 | 風冷 | |
| 尺?? 寸 | 233.35*162.79*24.63mm | |
產品名稱：6U VPX 5HP交流輸入(600W)
產品型號：G6VA600-M5FS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、寬輸入頻率（47～63Hz/400～800Hz）、高效率、高可靠性的多路輸出隔離電源。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||||
| 項 ?目 | 技術指標 | ||||
| 輸入電壓范圍 | 100～264VAC | ||||
| 輸入頻率 | 47～63Hz/400～800Hz?? | ||||
| 輸入額定電壓 | 220VAC | ||||
| 輸入電流 | 5A | ||||
| 功率因數 | ≥0.99 | ||||
| 輸入沖擊電流 | 30A | ||||
| 輸出特性 | |||||
| 項 目 | P01 | P02 | 3.3V_AUX | +12V_AUX | -12V_AUX |
| 輸出電壓 | +12VDC | +5V | +3.3V_AUX | +12_AUX | -12V_AUX |
| 輸出電流 | 50A | 50A | 10A | 1.5A | 1.5A |
| 紋波和噪聲 | 120mV | 50mV | 50mV | 120mV | 120mV |
| 穩壓精度 | ≤±1% | ||||
| 負載調整率 | ≤±1% | ||||
| 輸出功率 | 600W | ||||
| 效??? 率 | ≥85% | ||||
| 健康管理 | 不支持 | ||||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||||
| 遠程控制 | 支持 | ||||
| 熱拔插? | 支持 | ||||
| 輸出均流 | 支持 | ||||
| 工作溫度 | -40～85℃ | ||||
| 儲存溫度 | -55～100℃ | ||||
| 振動 | 滿足 GJB150.16A-2009 | ||||
| 沖擊 | 滿足 GJB150.18A-2009 | ||||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||||
| 霉菌 | 滿足 GJB150.10A-2009 | ||||
| 電磁兼容 | 滿足 GJB151B-2013 | ||||
| 散熱方式 | 導冷 | ||||
| 尺?? 寸 | 233.35*157.76*24.63mm | ||||
產品名稱：6U VPX 10HP交流流輸入 （1000W））
產品型號：G6VA1000-M4DS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 10HP，采用導冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | ||||
| 項 ?目 | 技術指標 | |||
| 輸入電壓范圍 | 176～264VAC | |||
| 輸入頻率 | 47～63Hz?? | |||
| 輸入額定電壓 | 220VAC | |||
| 輸入電流 | 10A@vin 220VAC | |||
| 功率因數 | ≥0.99 | |||
| 輸入沖擊電流 | 30A | |||
| 輸出特性 | ||||
| 項 目 | P01 | P02 | 3.3V_AUX | +12V_AUX |
| 輸出電壓 | +12VDC | +5V | +3.3V_AUX | +12V_AUX |
| 輸出電流 | 80A | 20A | 8A | 2A |
| 紋波和噪聲 | 120mV | 50mV | 50mV | 120mV |
| 輸出功率 | 1000W | |||
| 穩壓精度 | ≤±1% | |||
| 負載調整率 | ≤±1% | |||
| 效??? 率 | ≥85% | |||
| 健康管理 | 支持IPMB協議 | |||
| 保護功能 | 具有過流、過載、過溫、短路保護 | |||
| 遠程控制 | 支持 | |||
| 熱拔插 ? | 支持 | |||
| 輸出均流 | 支持 | |||
| 工作溫度 | -40～85℃ | |||
| 儲存溫度 | -55～100℃ | |||
| 振動 | 滿足 GJB150.16A-2009 | |||
| 沖擊 | 滿足 GJB150.18A-2009 | |||
| 鹽霧 | 滿足 GJB150.11A-2009 | |||
| 霉菌 | 滿足 GJB150.10A-2009 | |||
| 電磁兼容 | 滿足 GJB151B-2013 | |||
| 散熱方式 | 導冷 | |||
| 尺?? 寸 | 233.35*157.76*50.5mm | |||
產品名稱：6U VPX 5HP交流輸入 （600W）
產品型號：G6VA600-M5DS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、寬輸入頻率、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||||
| 項 ?目 | 技術指標 | ||||
| 輸入電壓范圍 | 176～264VAC | ||||
| 輸入頻率 | 47～63Hz? | ||||
| 輸入額定電壓 | 220VAC | ||||
| 輸入電流 | 5A | ||||
| 功率因數 | ≥0.99 | ||||
| 輸入沖擊電流 | 30A | ||||
| 輸出特性 | |||||
| 項 目 | P01 | P02 | 3.3V_AUX | +12V_AUX | -12V_AUX |
| 輸出電壓 | +12VDC | +5V | +3.3V_AUX | +12_AUX | -12V_AUX |
| 輸出電流 | 60A | 50A | 8A | 1.5A | 1.5A |
| 紋波和噪聲 | 120mV | 50mV | 50mV | 120mV | 120mV |
| 穩壓精度 | ≤±1% | ||||
| 負載調整率 | ≤±1% | ||||
| 輸出功率 | 600W | ||||
| 效??? 率 | ≥85% | ||||
| 健康管理 | 支持IPMB協議 | ||||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||||
| 遠程控制 | 支持 | ||||
| 熱拔插? | 支持 | ||||
| 輸出均流 | 支持 | ||||
| 工作溫度 | -40～85℃ | ||||
| 儲存溫度 | -55～100℃ | ||||
| 振動 | 滿足 GJB150.16A-2009 | ||||
| 沖擊 | 滿足 GJB150.18A-2009 | ||||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||||
| 霉菌 | 滿足 GJB150.10A-2009 | ||||
| 電磁兼容 | 滿足 GJB151B-2013 | ||||
| 散熱方式 | 導冷 | ||||
| 尺?? 寸 | 233.35*157.76*24.63mm | ||||
產品名稱：6U VPX 5HP 交流輸入 （600W）
產品型號：G6VA600-M3DS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||
| 項 ?目 | 技術指標 | ||
| 輸入電壓范圍 | 176～264VAC | ||
| 輸入頻率 | 47～63Hz | ||
| 輸入額定電壓 | 220VAC | ||
| 輸入電流 | 4A | ||
| 輸入沖擊電流 | 30A | ||
| 輸出特性 | |||
| 項 目 | P01 | P02 | 3.3V_AUX |
| 輸出電壓 | +12VDC | +5VDC | +3.3V_AUX |
| 輸出電流 | 50A | 25A | 15A |
| 紋波和噪聲 | 120mV | 50mV | 50mV |
| 穩壓精度 | ≤±1% | ||
| 負載調整率 | ≤±1% | ||
| 輸出功率 | 600W | ||
| 效??? 率 | ≥85% | ||
| 健康管理 | 支持IPMB協議 | ||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||
| 遠程控制 | 支持 | ||
| 熱拔插? | 支持 | ||
| 輸出均流 | 支持 | ||
| 工作溫度 | -40～85℃ | ||
| 儲存溫度 | -55～100℃ | ||
| 振動 | 滿足 GJB150.16A-2009 | ||
| 沖擊 | 滿足 GJB150.18A-2009 | ||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||
| 霉菌 | 滿足 GJB150.10A-2009 | ||
| 電磁兼容 | 滿足 GJB151B-2013 | ||
| 散熱方式 | 導冷 | ||
| 尺?? 寸 | 233.35*157.76*24.63mm | ||
產品名稱：6U VPX 5HP直流輸入 (600W)
產品型號：G6VD600-M3DS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | |||
| 項 ?目 | 技術指標 | ||
| 輸入電壓范圍 | 18～36VDC | ||
| 輸入額定電壓 | 28VDC | ||
| 輸入電流 | 20A@vin 28VDC | ||
| 輸入沖擊電流 | 20A | ||
| 輸入防反接保護 | 反向輸入不會損壞電源 | ||
| 輸出特性 | |||
| 項 目 | P01 | P02 | 3.3V_AUX |
| 輸出電壓 | +12VDC | +5V | +3.3V_AUX |
| 輸出電流 | 42A | 25A | 15A |
| 紋波和噪聲 | 120mV | 50mV | 50mV |
| 穩壓精度 | ≤±1% | ||
| 負載調整率 | ≤±1% | ||
| 輸出功率 | 600W | ||
| 效??? 率 | ≥90% | ||
| 健康管理 | 支持IPMB協議 | ||
| 保護功能 | 具有過流、過載、過溫、短路保護 | ||
| 遠程控制 | 支持 | ||
| 熱拔插? | 支持 | ||
| 輸出均流 | 支持 | ||
| 工作溫度 | -40～85℃ | ||
| 儲存溫度 | -55～100℃ | ||
| 振動 | 滿足 GJB150.16A-2009 | ||
| 沖擊 | 滿足 GJB150.18A-2009 | ||
| 鹽霧 | 滿足 GJB150.11A-2009 | ||
| 霉菌 | 滿足 GJB150.10A-2009 | ||
| 電磁兼容 | 滿足 GJB151B-2013 | ||
| 散熱方式 | 導冷 | ||
| 尺?? 寸 | 233.35*157.76*24.63mm | ||
產品名稱：6U VPX 5HP 直流輸入(500W)
產品型號：G6VD500-M2DS
產品描述：該VPX電源嚴格按照VITA62設計，標準尺寸為6U 5HP，采用導冷結構方式。寬輸入電壓范圍、高效率、高可靠性的多路輸出隔離電源。通過IPMB總線通信，實時上傳工作狀態。主要應用于工業控制系統、通信網絡、軍事裝備、船舶重工、航天航空等領域。工作溫度有-40℃~+85℃或-55℃~+85℃可選。
技術參數
| 輸入特性 | ||
| 項 ?目 | 技術指標 | |
| 輸入電壓范圍 | 18～36VDC | |
| 輸入額定電壓 | 28VDC | |
| 輸入電流 | 20A@vin 28VDC | |
| 輸入沖擊電流 | 20A | |
| 輸入防反接保護 | 反向輸入不會損壞電源 | |
| 輸出特性 | ||
| 項 目 | PO1 | PO2 |
| 輸出電壓 | +12VDC | +3.3VDC |
| 輸出電流 | 42A | 15A |
| 紋波和噪聲 | 120mV | 50mV |
| 穩壓精度 | ≤±1% | |
| 負載調整率 | ≤±1% | |
| 輸出功率 | 500W | |
| 效??? 率 | ≥90% | |
| 健康管理 | 支持IPMB協議 | |
| 保護功能 | 具有過流、過載、過溫、短路保護 | |
| 遠程控制 | 支持 | |
| 熱拔插? | 支持 | |
| 輸出均流 | 支持 | |
| 工作溫度 | -40～85℃ | |
| 儲存溫度 | -55～100℃ | |
| 振動 | 滿足 GJB150.16A-2009 | |
| 沖擊 | 滿足 GJB150.18A-2009 | |
| 鹽霧 | 滿足 GJB150.11A-2009 | |
| 霉菌 | 滿足 GJB150.10A-2009 | |
| 電磁兼容 | 滿足 GJB151B-2013 | |
| 散熱方式 | 導冷 | |
| 尺?? 寸 | 233.35*157.76*24.63mm | |
